- 產品名稱：雙缸100噸四柱液壓機_100t汽車零部件拉伸液壓機
- 推薦度：

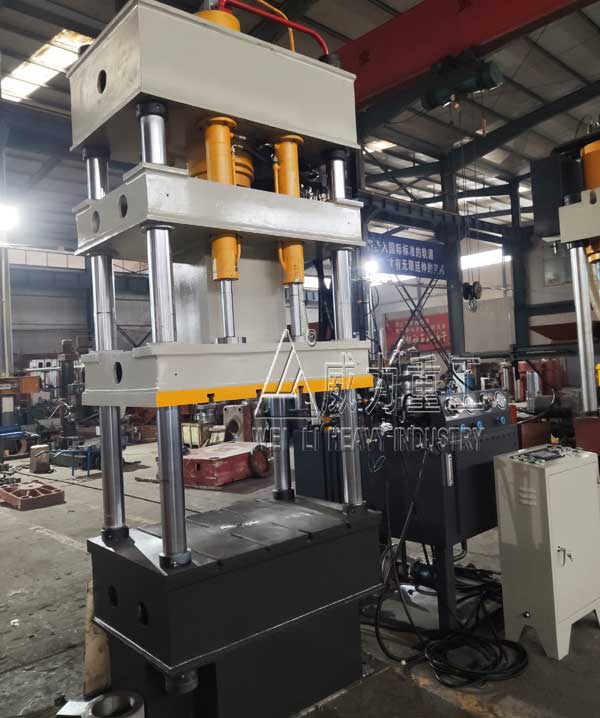

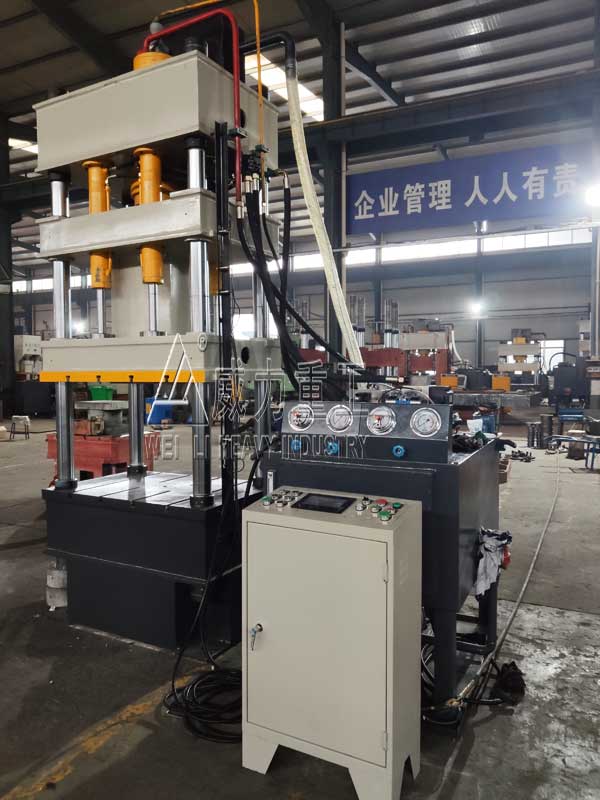

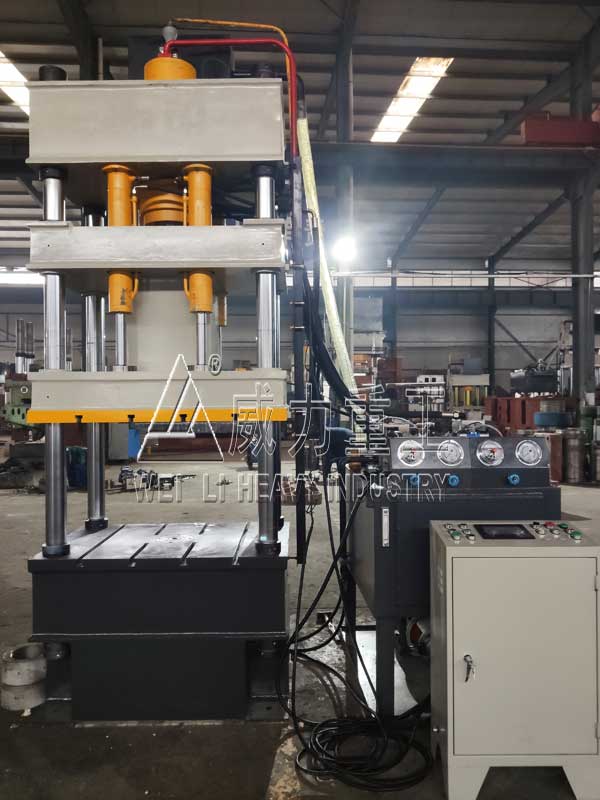

本機為一臺100噸雙缸四柱拉伸液壓機，是公司為江蘇客戶生產的用來壓制汽車配件、汽車零部件的設備。機器采購快速液壓缸，運行速度快，二通插裝閥，運行平衡。大電機增大機器動力。雙缸100噸四柱液壓機_100t汽車零部件拉伸液壓機由主機和控制機構組成，通過管路及電器系統聯系起來構成整體，三梁四柱式結構，機身強度高，精度穩定并有長期的保持性。也可根據客戶的要求進行定制。
雙缸100噸四柱液壓機_100t汽車零部件拉伸液壓機液壓系統裝置布置在機身右側。 液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。 液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽命，泵站帶有水冷散熱。 液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。
適用范圍：
100噸四柱液壓機主要用于金屬薄板零件的拉伸成型、翻遍、彎曲和沖壓等工藝，也可用于一般的壓制工藝，可根據用戶需要增加沖裁緩沖、打料、移動工作臺等裝置。除了用于鍛壓成形外，100噸三梁四柱液壓機也可用于矯正、壓裝、打包、壓塊和壓板等。還可用于軸類零件的壓制工藝，型材的校準、扣壓、壓裝工藝以及板材零件的彎曲、爭辯、定型、壓印、套型、拉伸、可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等作業，也可以從事校正、壓裝、塑料制品及粉末制品的壓制成型作業。
雙缸100噸四柱拉伸液壓機質量：
a、外觀：
1. 外觀顏色應符合要求；
2. 表面應無劃傷、無磕碰；
3. 焊接表面應無焊渣；
4. 外漏孔內應無鐵屑等雜物。
b、品質：
1. 活動橫梁下平面對工作臺上平面的不平行度≤0.2mm/1000mm；
2. 活動橫梁行程對工作臺平面的不垂直度≤0.2mm/1000mm；
3. 動作順序依據電氣原理圖驗收；
4. 油缸無漏油，工作時無異響；
5.試模產品成型效果甲方確認合格。
性能特點：
1、雙缸100噸四柱液壓機_100t汽車零部件拉伸液壓機的動力控制系統和電控系統是獨立的，采用按鈕集中控制；電氣控制系統使用的是國外PLC可編程控制器，并且可選配；可通過轉換開關實現調整、手動及半自動三種操作方式；頂出行程和滑塊也都通過轉換開關進行操控；
2、可以根據客戶的具體需求以及生產工藝對設備的壓力、速度記憶滑塊行程等進行量身定做調整，也可完美完成頂出工藝、不帶頂出工藝、拉伸工藝三種方式，每種工藝還可以分為定壓和定程兩種選擇；
3、雙缸100噸四柱液壓機_100t汽車零部件拉伸液壓機機身為簡單經濟的四柱式結構，有限元件結構分析和優化設計，可以保證在大臺面的情況下均勻受力，滑塊導向為立柱圓柱面導向，開導套便于維護；
4、液壓控制系統為二通插閥集成系統，主油泵使用YCY14-1B恒功率軸向柱塞泵，用CB-B齒輪泵作為冷卻過濾設備；滑塊主油缸用的是活塞式油缸，原裝進口的U型密封圈對油缸進行密封。
技術參數：（ 僅供參考）
| 參數名稱 | 單位 | 100 |
| 公稱力 | kn | 1000 |
| 頂出力 | kn | 190 |
| 頂出回程力kn | kn | 100 |
| 液壓最大工作壓力 | mpa | 25 |
| 滑塊行程 | mm | 600 |
| 頂出行程 | mm | 200 |
| 開口高度 | mm | 900 |
| 滑塊行程速度 | 空程下行 | 22 |
| 工作 | 14 | |
| 回程 | 47 | |
| 工作臺尺寸 | 左右 | 720 |
| 前后 | 500 | |
| 機器外形尺寸 | 左右 | 2350 |
| 前后 | 1600 | |
| 地面上高度 | 3230 | |
| 工作臺距地面高 | mm | 740 |
| 電機總功率 | km | 7.5 |
